地凯防雷:选择品质,选择地凯防雷

发布日期:2020-06-26 18:13
        品质是企业的生命之源,广西地凯防雷公司专注雷电防护事业30多年,一直心系客户利益,把产品和服务品质放在首位!
在防雷企业如雨后春笋般涌现,防雷市场竞争越来越激烈的趋势下,广西地凯防雷公司依然脚踏实地,始终一丝不苟走品质之路,在产品研发、生产和使用中做好每一步验证、检验、和服务工作。
广西地凯防雷产品的品质保证,依靠的是30多年扎实的防雷技术和丰富的经验,严格的质量体系管控,“敬畏客户、感动客户”的服务理念,产品不仅经过一系列第三方权威机构的检测和认证,更重要的是,广西地凯防雷公司采取了更为切合实际和严谨的验证环节来确保最终出厂产品稳定可靠的技术性能和安全性能,包括:
▲产品在研发阶段的反复检测、充分验证技术性能指标,确保稳定可靠;
▲生产前对原材料进行首次来样检测、每批来料检测、材料周期检测层层质量把关,把不合格和劣质原材料拒绝在生产线之外;
▲产品的出厂检验,产品出厂前除了常规的线上检验之外,还要送实验室进行性能试验,再次确保出厂产品性能的稳定可靠。
▲产品季度和年度的定期检测,排除产品因生产工艺以及储存环境等因素造成的品质波动,确保性能稳定可靠。
以上一系列层层环节的检测,把控质量关,如果仅仅依靠第三方检测机构的一次检测和一纸证书,只是冰山一角,是远远不够的,因此我们建立了自己的实验室——雷电防护产品检测中心,来承担公司产品技术质量的重担,为我公司的研发验证、原材料、半成品、产品检验以及各种出厂检验、客户验货提供了重要的验证技术平台。

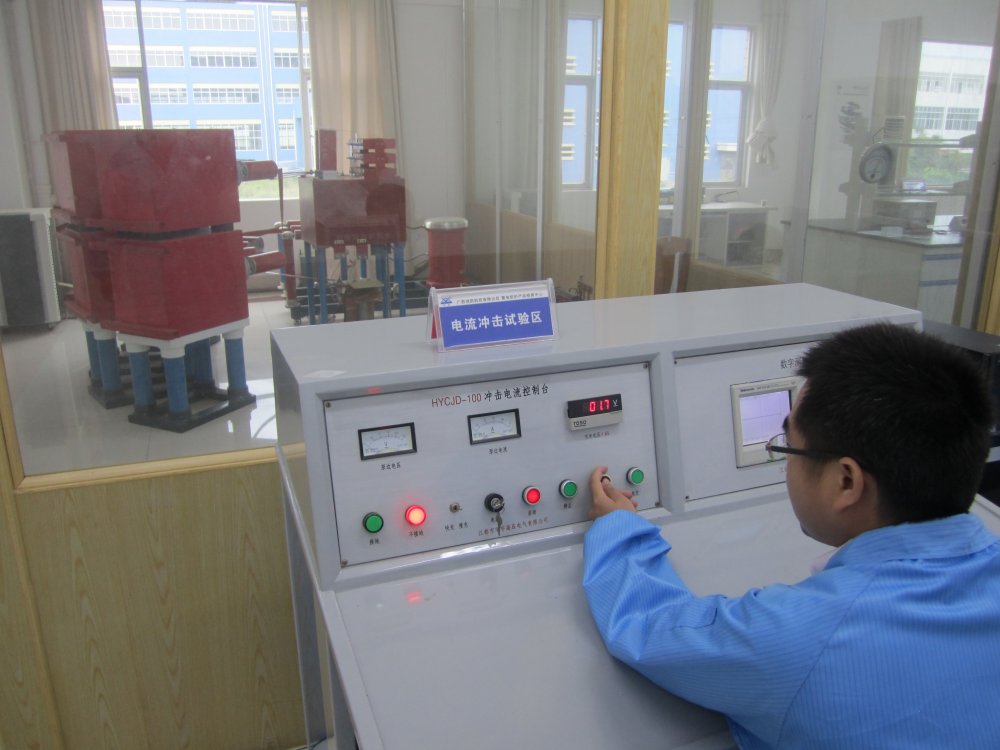

广西地凯防雷公司的雷电防护实验室始建于1998年,为公司的防雷产品研制验证提供技术服务,随着公司的不断发展壮大,实验室的规范化管理和技术能力也逐渐在提升。2008年由国家建设部、气象部门以及大连实德公司联合委托我公司进行《高层建筑塑料窗雷击试验和防护研究项目》,我公司科研小组经过充分的准备,在实验室进行了该项试验,并取得圆满成功。我公司的试验能力和人员素质也因此得到相关部门的认可。承接公司扎实的技术科研基础条件,2009年我公司加大实验室的投入和建设,扩建实验室场地、建设试验环境、增加设备、给科研试验人员创造机会学习提升能力,全面打造“人、机、物、法、环”均满足要求的国家级实验室,并向中国合格评定国家认可委员会提出申请CNAS国家认可实验室的资质认定,经过委员会专家严格的体系审核、现场审核、人员考核、见证试验考核,我公司顺利通过了资质的认证,获得了CNAS实验室认可证书,我公司的技术检测能力得到全面提升。

       目前,地凯防雷公司的CNAS实验室开展并通过了CNAS认可的项目包括产品技术性能、安全性能、运行环境等方面的试验项目,产品的试验贯穿了产品的研发阶段验证、小批量试产验证、生产用原材料检测、线上抽样检测、出厂前抽样检测、周期检测以及客户验货检测整个过程,充分的验证和检测给出厂产品提供了强有力的技术品质保证!
地凯防雷公司CNAS实验室开展的试验项目包括:
◆电源SPD雷电流冲击试验项目,如
①Ⅰ类冲击电流试验
②Ⅰ类和Ⅱ类动作负载试验
③Ⅰ类和Ⅱ类预处理试验
④8/20us冲击电流测量残压试验
◆信号SPD各种波形测量冲击限制电压试验项目包括:
①10/700us测量冲击限制电压试验
②复合波测量冲击限制电压试验
③1kV/us测量基础电压试验
④冲击耐受试验
◆信号SPD测试损耗试验项目,如
①插入损耗试验
②回波损耗试验
③误码率试验
◆产品安全性能试验项目,如
①工频电流脱扣试验
②热稳定试验
③绝缘电阻试验
④电气间隙和爬电距离试验
⑤TOV高压试验
⑥耐非正常热和耐燃试验(阻燃试验)
◆运行和储存环境试验,如①高低温试验
      让我们以我公司自主研发的SCB后备保护器为例,全程见证CNAS实验室的技术魅力。
大家知道,雷雨季节,在工频线路上安装避雷器,当雷电流入侵线路时,雷电流通过避雷器泄放入地,从而保护了设备安全运行。在遭受多次雷击等因素影响下,避雷器会发生劣化(损坏),此时相当于工频线路对地短路,工频短路电流对线路设备危害巨大,为了避免因劣化造成的工频对地短路隐患,GB50057《建筑物防雷设计规范》中规定,防雷器前端必须串联过电流保护器。因此,通常情况下,会采取在避雷器前端串联熔断器或断路器的技术方案,但是事实证明,即使如此,仍然不断地发生工频电流对地短路损坏设备甚至起火燃烧的事故,存在极大的安全隐患,为什么避雷器串联了过电流保护器,还是没有能够抵挡工频电流以及雷电流的侵害,在地凯防雷公司的CNAS实验室,我们通过工频电流试验寻找答案。
我们选择了多种规格(10A、32A、63A)的熔断器和断路器,与避雷器串联进行工频电流试验,在试品两端施加70A工频电流,模拟工频电流对地短路的状态。

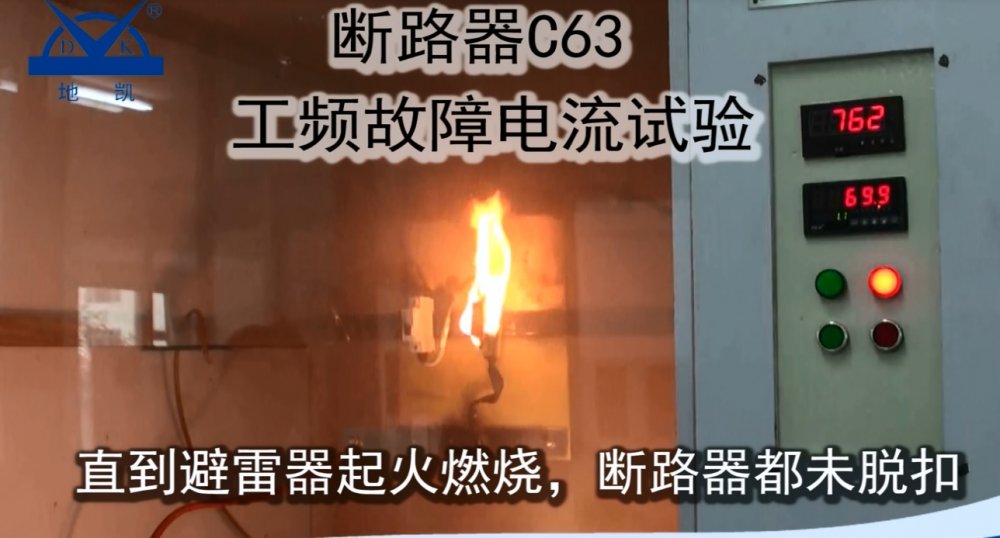

试验显示,避雷器已经劣化短路发热冒烟,而前端的熔断器或断路器在数秒之后并未脱扣,直至避雷器起火燃烧,断路器都未脱扣。

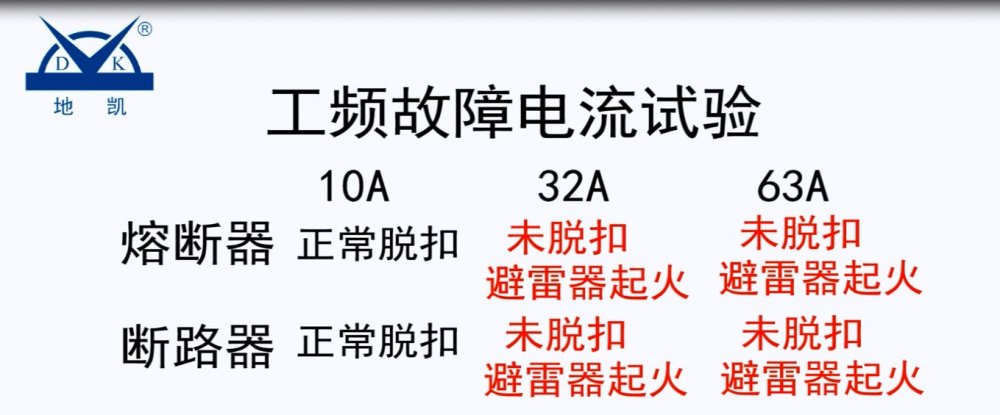

经过多组多次试验,得出试验数据:
结论:工频脱扣电流越小,才能保护避雷器劣化后及时脱扣,避免其因发热而脱扣不及时引起的安全隐患。因此,从线路上出现工频短路电流,SPD前端的过电流保护器能够安全断开的角度,需要选取标称工作电流小的过电流保护器。
然而,过电流保护器安装在防雷器的前端,如果选用标称电流小的技术参数,当很小的雷电流流过,就已经动作脱扣,后端的SPD就起不到防雷的效果,从防雷的角度,显然是不可取的。

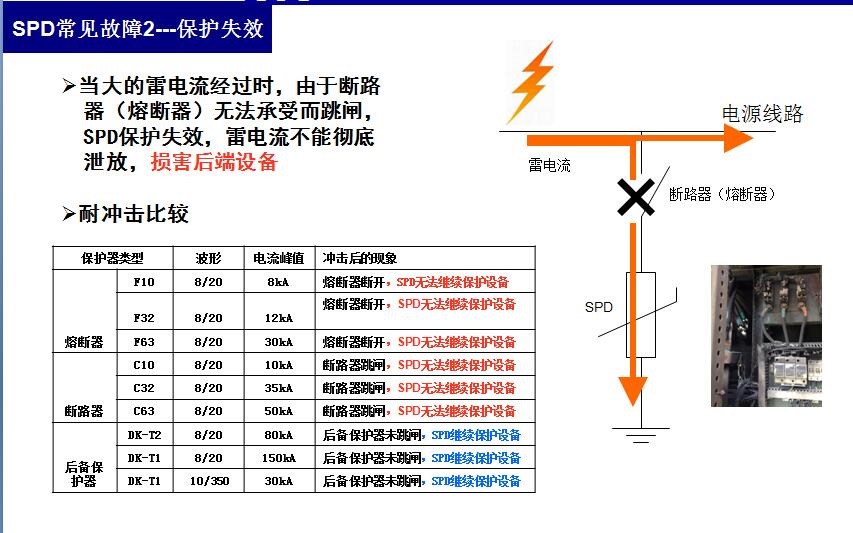

在地凯防雷公司的CNAS实验室,我们进行另一组试验:电流冲击试验。
同样选用多种规格的过电流保护器(10A、32A、63A)的熔断器和断路器,在试品两端施加模拟雷电波形(8/20us波形或者10/350us波形)冲击电流,观察试品的状态。

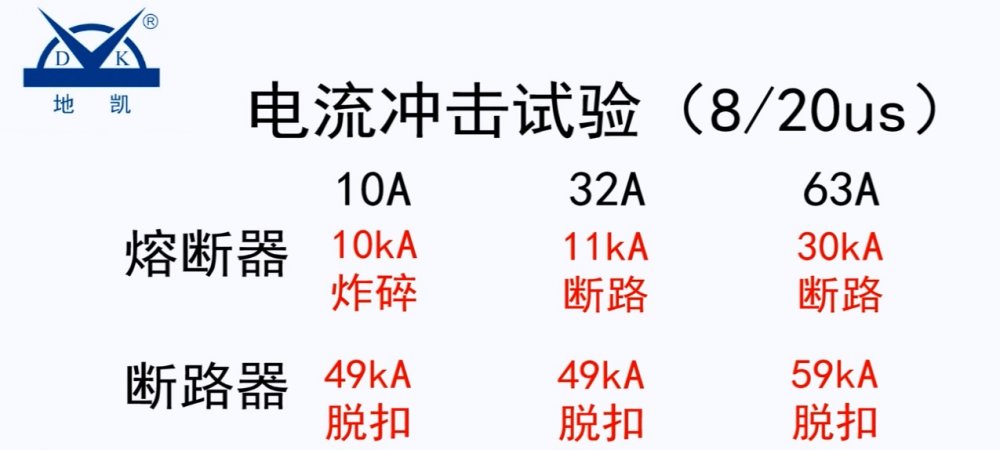

经过多组多次试验,得出试验数据:
结论





      过电流保护器安装在避雷器前端,过电流保护器的动作脱扣,导致后端SPD防雷失效,为了抵御雷电流的冲击,须选用标称电流大的保护器。

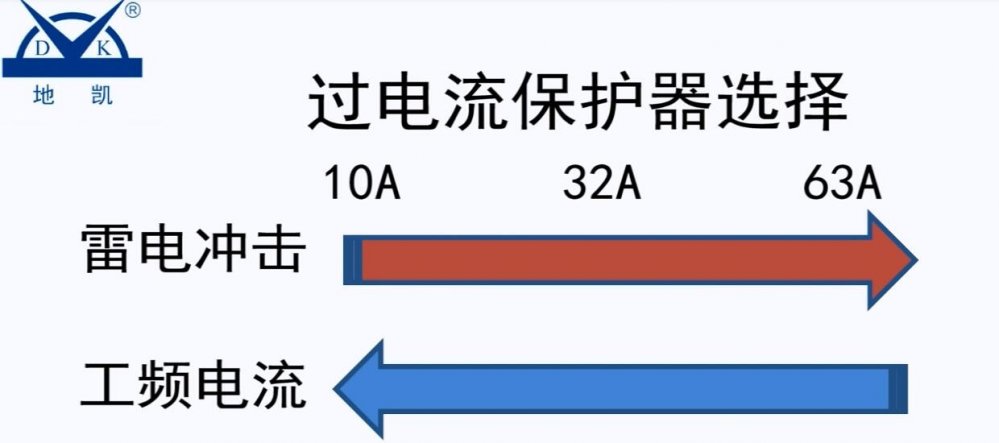

       通过充分的试验数据,我们确定了技术路线,安装在SPD前端的过电流保护装置,需要同时考虑两个重要指标和它们的特性:具备大的雷电流冲击能力,在雷电流冲击下不轻易脱扣,确保防雷效果;具备小的工频脱扣电流,在线路发生对地短路时,迅速脱扣,避免安全隐患。


依据这个技术路线,2013年,我公司立项研究开发SCB后备保护器,配套SPD使用,目的就是要解决当前使用的过电流保护装置(断路器或熔断器)与SPD配合使用存在的问题:

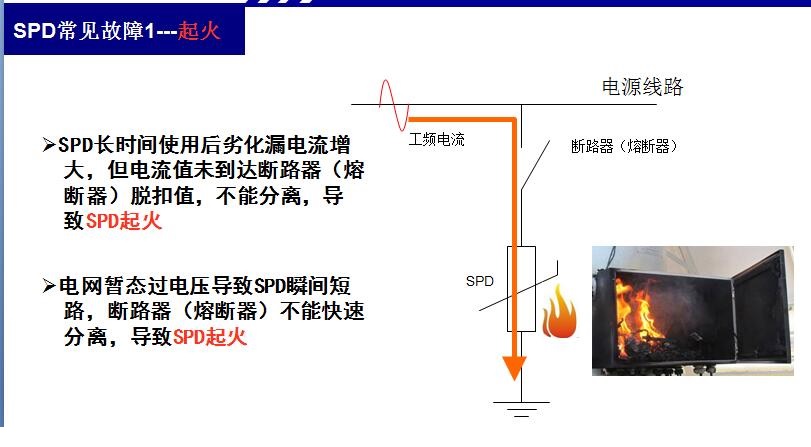

1.防雷器发生劣化、配电线路发生异常过电压时,会致使防雷器导通对地发生短路,熔断器和断路器此时无法速断,防雷器起火频繁发生。
2.当有雷击发生时,由于熔断器和断路器设计初期作为配电元器件使用,无法承载雷电流的瞬间能量,造成器件炸裂和脱扣,此时防雷器失效。
3.雷电流通过断路器时UP值(电压保护水平值)非常高,造成后端被保护设备损坏,防雷器无法起到保护作用。
针对以上情况,SCB后备保护器不但要依据《GB 18802.1 低压电涌保护器(SPD) 第1部分:低压配电系统的电涌保护器 性能要求和试验方法》要求,满足大雷电冲击耐受能力的防雷性能指标,同时要依据《GB 14048.2 低压开关设备和控制设备第2部分:断路器标准和低压电涌保护器防雷性能标准》, 满足工频电流脱扣的技术性能指标。
在SCB后备保护器研发过程中,CNAS认可实验室发挥了巨大的作用,在各个阶段都进行了充分的试验验证,同时,和熔断器、断路器以及市场同类产品进行了反复的对比试验。
关键技术试验包括:
◆工频续流分断能力测试
      将各试品分别串联在SPD的前端,SPD的直流导通电压值为620V ±20%,在试品串联SPD的两端瞬间施加交流800V工频交流电压,试验回路的预期短路电流为35A,观察各试品在SPD出现劣化时的动作情况。。
◆交流1200V暂态过电压分断能力测试
     将各试品分别串联在SPD的前端,SPD的直流导通电压值为620V ±20%,在试品串联SPD的两端瞬间施加交流1200V工频交流电压,观察各试品在线路出现瞬态过电压时的工作情况。
◆8/20μs雷电冲击电流测试
     将各试品分别串联在SPD的前端,SPD的直流导通电压值为620V ±20%,在试品串联SPD的两端依次施加如下8/20μs冲击电流值:10kA、20kA、30kA、40kA…… ,观察试品的动作情况,对比其雷电冲击耐受能力,以及在冲击电流下的残压值。
◆10/350μs雷电冲击电流测试
     将各试品分别串联在SPD的前端,依次施加如下10/350μs冲击电流值:10kA、20kA、30kA……,观察试品的动作情况,对比其雷电冲击耐受能力。
◆脱扣电流测试
     对样品分别施加一定工频电流值,记录下样品动作时的工频电流值。
◆极限分断能力测试

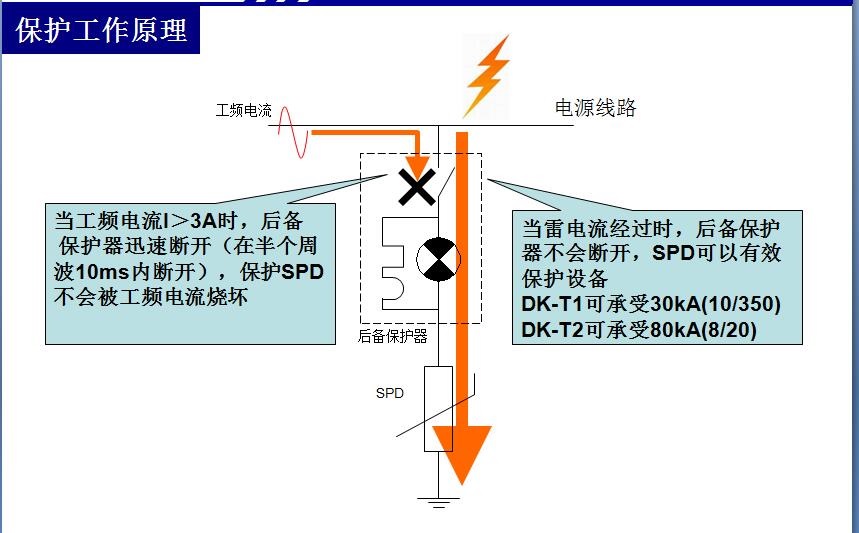

    经过试验的验证,得出了我公司自主研发的SCB后备保护器最重要的技术指标:工频电流>3A时,后备保护器迅速脱扣,保护SPD不会被工频电流烧坏;当雷电流经过时,后备保护器可以承受30kA(10/350μs)和80kA(8/20μs)不脱扣,同时在In下的低残压值,SPD起到很好的防雷保护作用。
      地凯防雷公司的CNAS实验室,用科学的试验数据解释了SPD在实际应用中频繁发生对地短路引起安全事故的原因,给SCB后备保护器的立项研发提供了清晰的技术路线,在充分有力的验证中,我公司自主创新研发SCB后备保护器并推广应用,有效解决了SPD在实际应用中因劣化而引起安全事故的行业技术难题。 9.jpg

       地凯SCB后备保护器经过公司实验室的无数次验证,确保性能稳定可靠,同时经过了北京雷电防护装置测试中心和上海电器设备检测机构的检测。

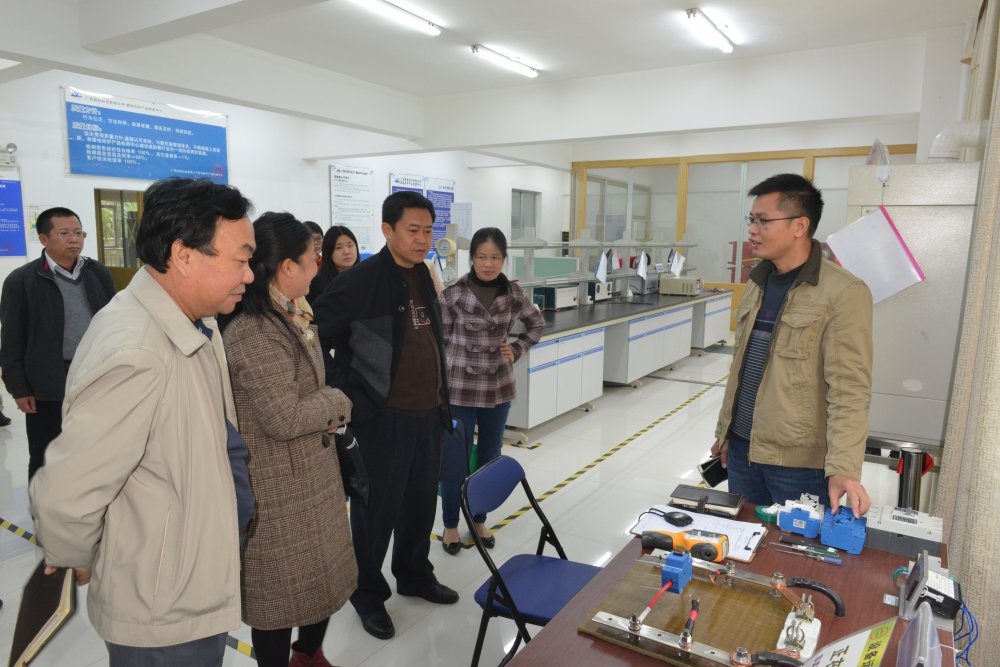

在地凯SCB后备保护器完成了初期的研发和验证后,为了更进一步的验证其性能,2014年和2015年我公司分多批邀请了全国各地设计院的专家和老师到我公司实验室参观SCB后备保护器的全部试验过程,每批最多接待专家和老师达到60人以上,并进行深入技术交流,专家和老师在我公司实验室全程参与了SCB后备保护器的各项技术指标验证,并与其带来的各品牌同类产品做对比试验后,我公司实验室的验证能力以及DK牌SCB后备保护器稳定可靠的技术性能得到专家老师们的一致认可,DK牌SCB后备保护器也因此被选入《国家建筑标准设计图集D503~D505 防雷与接地》手册。12.jpg

      地凯防雷公司的CNAS国家认可实验室给地凯防雷公司的产品品质提供了更加有力的技术保证,地凯防雷公司的产品品质一如地凯防雷人,心中有善、心中有爱、知恩感恩!30年,50年......我们一如既往,用最美好的品质和服务回馈每一位客户。
