电涌保护电气参数 | 响应时间 | ≤100ns |
击穿电压 | 见产品型号 | |
冲击电流(10/350μs) | 见产品型号 | |
外观参数 | 外壳防护材质 | Pa66(树脂灌封) |
外壳阻燃等级 | UL94-Vο | |
外壳防护等级 | IP20 | |
外壳颜色 | 黑色 | |
安装线路连接参数 | 接口方式 | 螺杆 |
螺杆尺寸 | M10 | |
连接导线截面积 | 10mm²~25mm² |
产品型号 | 击穿电压 | 冲击放电电流 | 电压保护水平 |
DK-DPT100 | 800v | 50kA | 3kV |
DK-DPT50 | 90v | 25kA | 2.5kV |

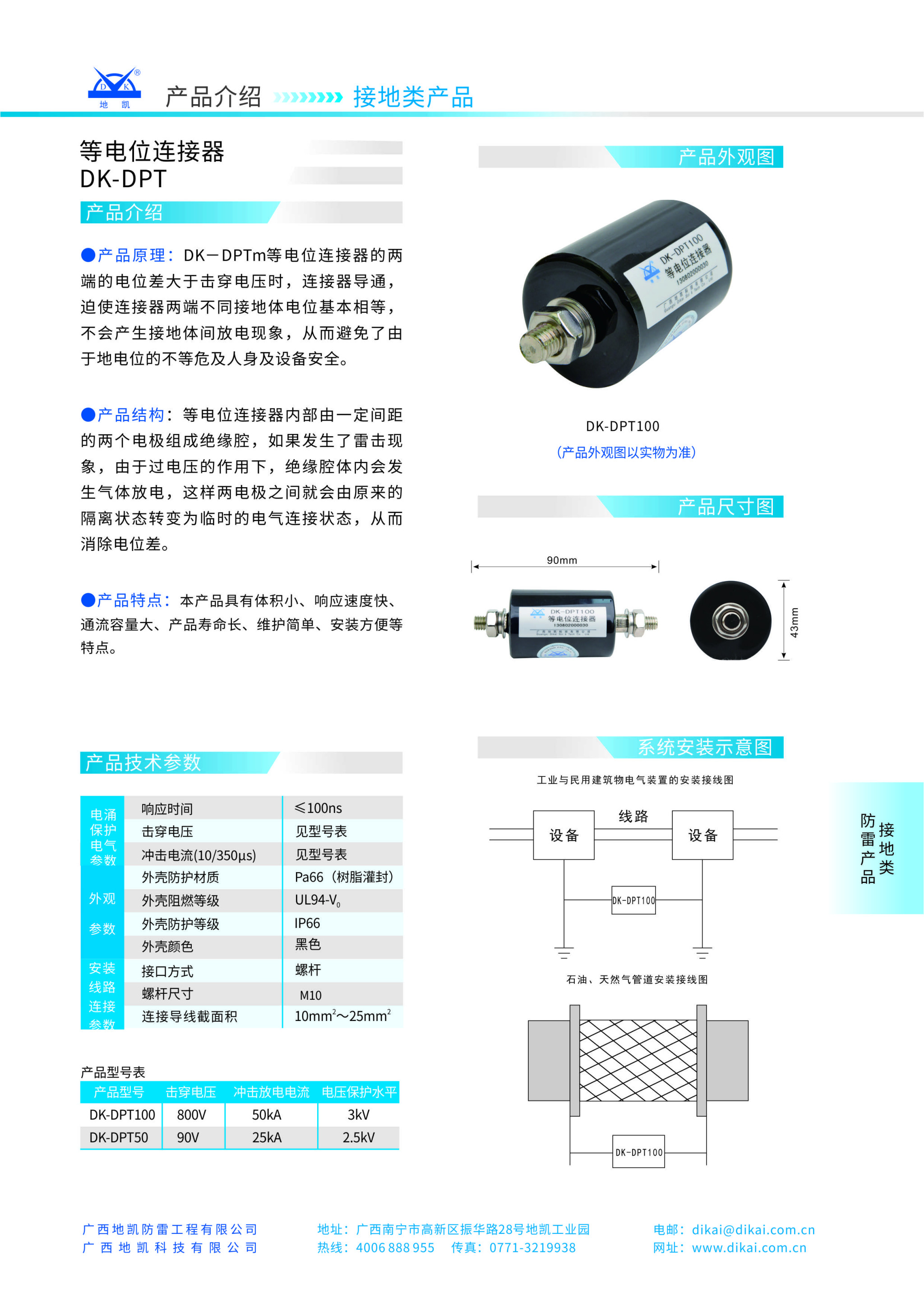

- 产品原理:DK-DPTm等电位连接器的两端的电位差大于击穿电压时,连接器导通,迫使连接器两端不同接地体电位基本相等,不会产生接地体间放电现象,从而避免了由于地电位的不等危及人身及设备安全。
- 产品结构:等电位连接器内部由一定间距的两个电极组成绝缘腔,如果发生了雷击现象,由于过电压的作用下,绝缘腔体内会发生气体放电,这样两电极之间就会由原来的隔离状态转变为临时的电气连接状态,从而消除电位差。
- 产品特点:本产品具有体积小、响应速度快、通流容量大、产品寿命长、维护简单、安装方便等特点。
- 适用范围:两个距离较近的独立地极之间的等电位保护;绝缘法兰的绝缘保护;与防雷击接地网有可能超出1kv以上电压的金属器件;带有阴极防腐蚀功能的输油(输气)管道;需要单独接地的特殊设备与防雷地网之间的连接。
