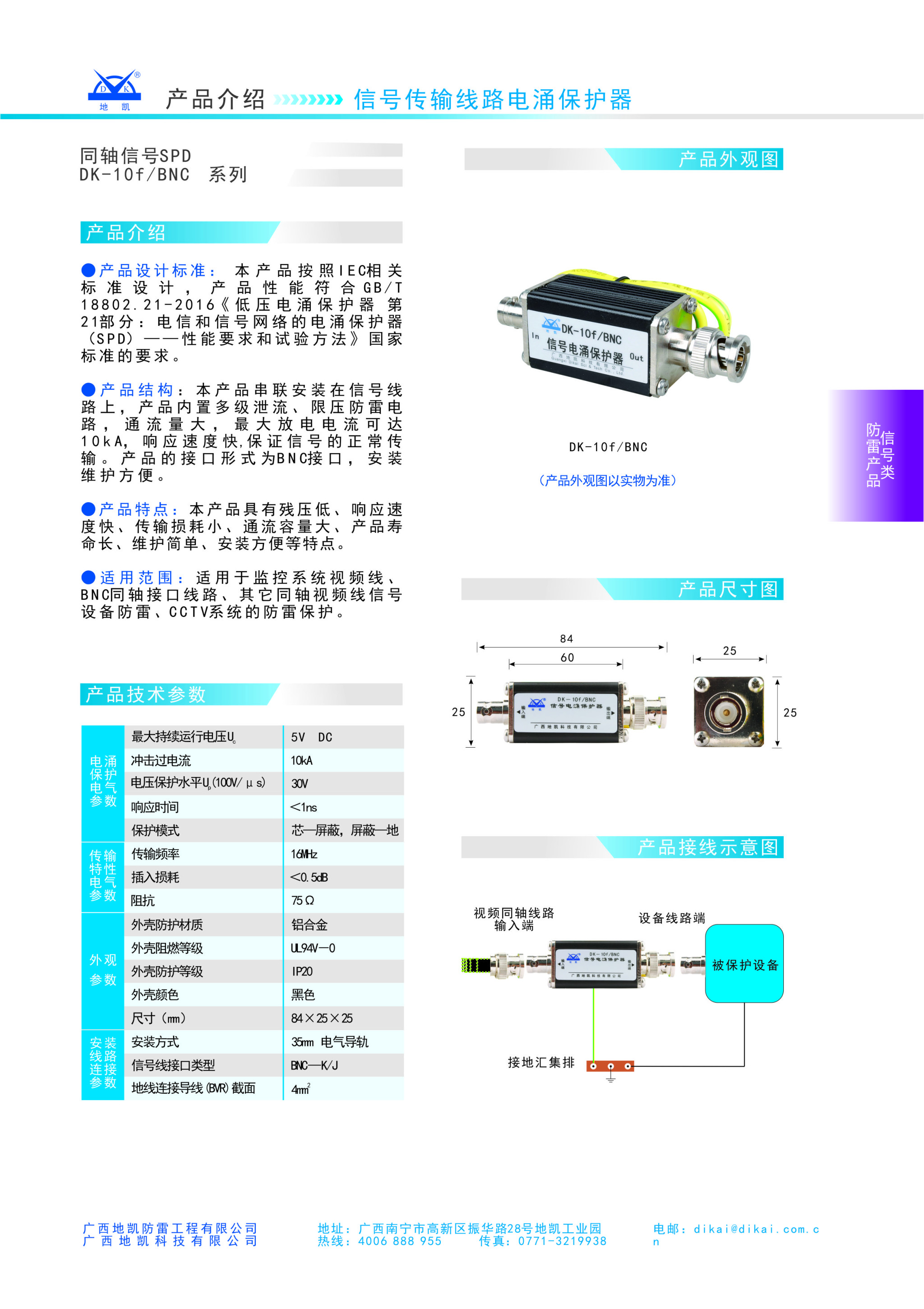

产品名称:

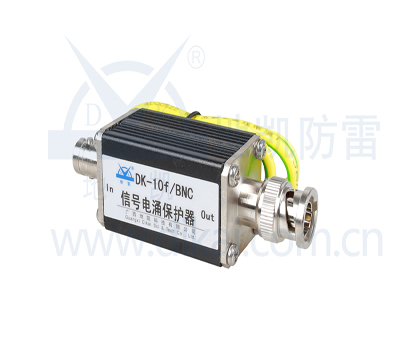

同轴信号SPD DK-10f/BNC系列
★★★★★
分享到：
产品简介：本产品串联安装在信号线路上，产品内置多级泄流、限压防雷电路，通流量大，最大放电电流可达10kA，响应速度快,保证信号的正常传输。产品的接口形式为BNC接口，安装维护方便。
电涌保护电气参数
最大持续运行电压Uc
5V    DC
冲击过电流
10kA
电压保护水平Up（100V/μs）
30V
响应时间
<1ns
保护模式
芯—屏蔽，屏蔽—地
传输特性电气参数
传输频率
16MHz
插入损耗
<0.5dB
阻抗
75Ω
外观参数
外壳防护材质
铝合金
外壳阻燃等级
UL94V—0
外壳防护等级
IP20
外壳颜色
黑色
尺寸（mm）
84x25x25
安装线路连接参数
安装方式
35mm电气导轨
信号线接口类型
BNC—K/J
地线连接导线（BVR）截面
4mm²
●产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB/T 18802.21-2016《低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）——性能要求和试验方法》国家标准的要求。
●产品结构：本产品串联安装在信号线路上，产品内置多级泄流、限压防雷电路，通流量大，最大放电电流可达10kA，响应速度快,保证信号的正常传输。产品的接口形式为BNC接口，安装维护方便。
●产品特点：本产品具有残压低、响应速度快、传输损耗小、通流容量大、产品寿命长、维护简单、安装方便等特点。
●适用范围：适用于监控系统视频线、BNC同轴接口线路、其它同轴视频线信号设备防雷、CCTV系统的防雷保护。
