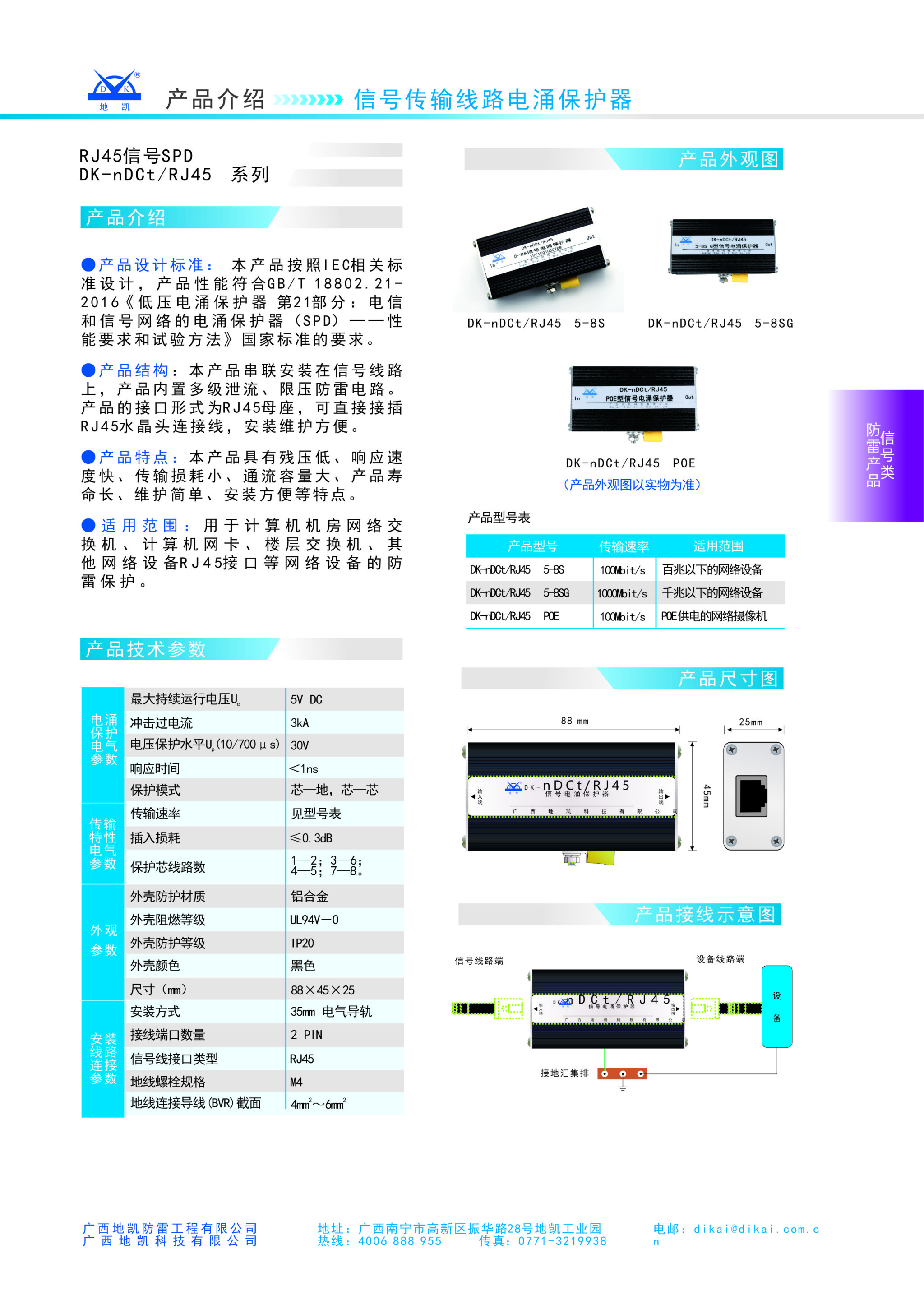

电涌保护电气参数 | 最大持续运行电压Uc | 5V DC |
冲击过电流 | 3kA | |
电压保护水平Up(10V/700μs) | 30V | |
响应时间 | <1ns | |
保护模式 | 芯—地,芯—芯 | |
传输特性电气参数 | 传输频率 | 见产品型号 |
插入损耗 | ≤0.3dB | |
保护芯线路数 | 1—2;3—6;4—5;7—8 | |
外观参数 | 外壳防护材质 | 铝合金 |
外壳阻燃等级 | UL94V—0 | |
外壳防护等级 | IP20 | |
外壳颜色 | 黑色 | |
尺寸(mm) | 88x45x25 | |
安装线路连接参数 | 安装方式 | 35mm电气导轨 |
信号线接口类型 | RJ45 | |
地线连接导线(BVR)截面 | 4mm²~6mm² | |
接线端口数量 | 2PIN | |
地线螺栓规格 | M4 |
产品型号 | 传输速率 | 适用范围 |
DK-nDCt/RJ45 5-8S | 100Mbit/s | 百兆以下的网络设备 |
DK-nDCt/RJ45 5-8SG |
1000Mbit/s | 千兆以下的网络设备 |
DK-nDCt/RJ45 POE | 100Mbit/s | POE供电的网络摄像机 |
●产品设计标准:本产品按照IEC相关标准设计,产品性能符合GB/T 18802.21-2016《低压电涌保护器 第21部分:电信和信号网络的电涌保护器(SPD)——性能要求和试验方法》国家标准的要求。
●产品结构:本产品串联安装在信号线路上,产品内置多级泄流、限压防雷电路。产品的接口形式为RJ45母座,可直接接插RJ45水晶头连接线,安装维护方便。
●产品特点:本产品具有残压低、响应速度快、传输损耗小、通流容量大、产品寿命长、维护简单、安装方便等特点
●适用范围:适用于计算机机房网络交换机、计算机网卡、楼层交换机、其他网络设备RJ45接口等网络设备的防雷保护。
●产品结构:本产品串联安装在信号线路上,产品内置多级泄流、限压防雷电路。产品的接口形式为RJ45母座,可直接接插RJ45水晶头连接线,安装维护方便。
●产品特点:本产品具有残压低、响应速度快、传输损耗小、通流容量大、产品寿命长、维护简单、安装方便等特点
●适用范围:适用于计算机机房网络交换机、计算机网卡、楼层交换机、其他网络设备RJ45接口等网络设备的防雷保护。
