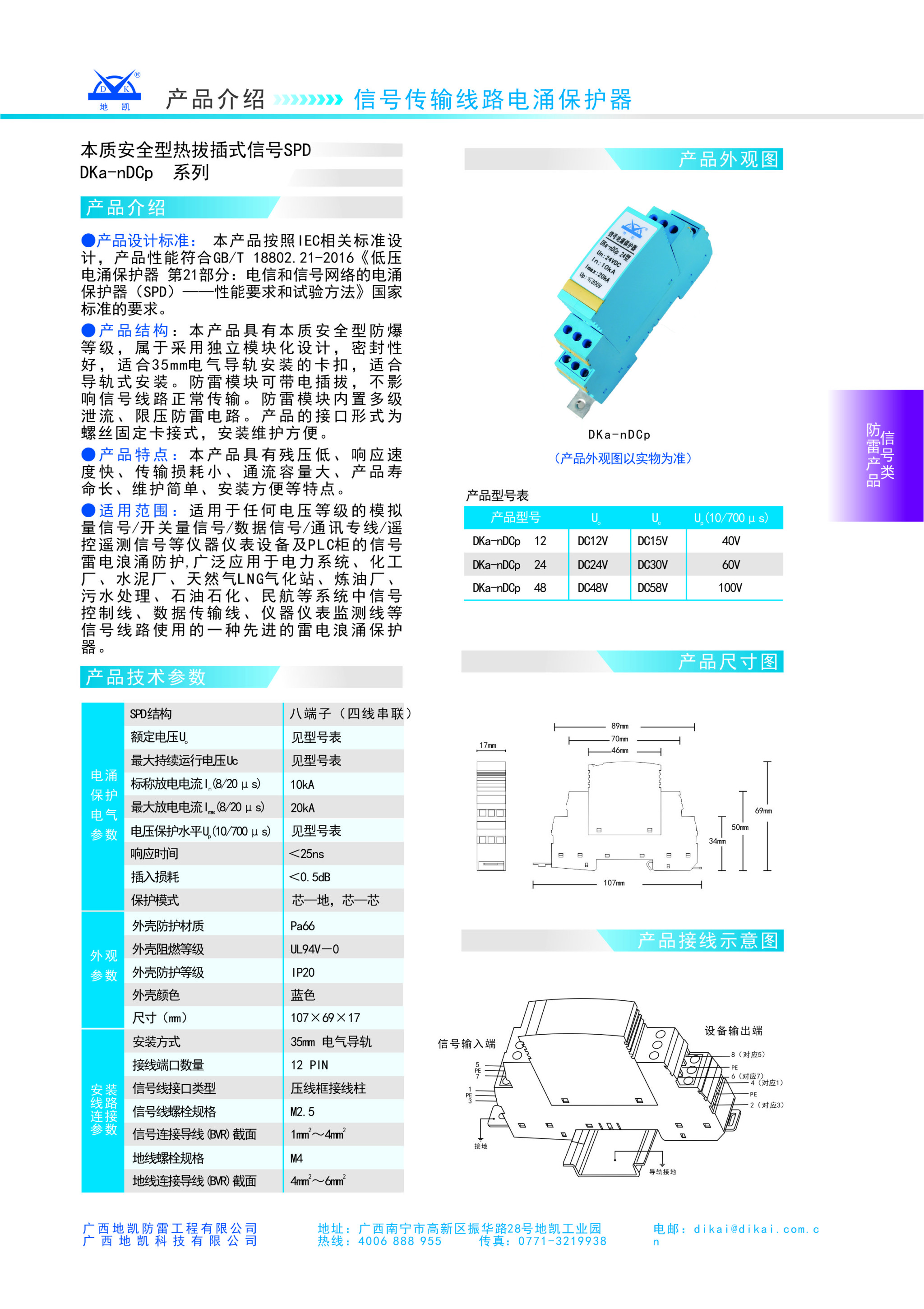

电涌保护电气参数 | SPD结构 | 八端子(四线串联) |
额定电压Uo | 见产品型号 | |
最大持续运行电压Uc | 见产品型号 | |
标称放电电流In(8/20μs) | 10kA | |
最大放电电流Imax(8/20μs) | 20kA | |
电压保护水平Up(10/700μs) | 见产品型号 | |
响应时间 | <25ns | |
插入损耗 | <0.5dB | |
保护模式 | 芯—地,芯—芯 | |
外观参数 | 外壳防护材质 | Pa66 |
外壳阻燃等级 | UL94V—0 | |
外壳防护等级 | IP20 | |
外壳颜色 | 蓝色 | |
尺寸(mm) | 107x69x17 | |
安装线路连接参数 | 安装方式 | 35mm电气导轨 |
信号线接口类型 | 压线框接线柱 | |
地线连接导线(BVR)截面 | 4mm²~6mm² | |
接线端口数量 | 12PIN | |
地线螺栓规格 | M4 | |
信号线螺栓规格 | M2.5 | |
信号连接导线(BVR)截面 | 1mm²~4mm² | |
产品型号 | Uο | Uc | Uρ(10/700μs) |
DKa-nDCp 12 | DC12V | DC15V | 40V |
DKa-nDCp 24 |
DC24V | DC30V | 60V |
DKa-nDCp 48 | DC48V | DC58V | 100V |
●产品设计标准:本产品按照IEC相关标准设计,产品性能符合GB/T 18802.21-2016《低压电涌保护器 第21部分:电信和信号网络的电涌保护器(SPD)——性能要求和试验方法》国家标准的要求。
●产品结构:本产品具有本质安全型防爆等级,属于采用独立模块化设计,密封性好,适合35mm电气导轨安装的卡扣,适合导轨式安装。防雷模块可带电插拔,不影响信号线路正常传输。防雷模块内置多级泄流、限压防雷电路。产品的接口形式为螺丝固定卡接式,安装维护方便。
●产品特点:本产品具有残压低、响应速度快、传输损耗小、通流容量大、产品寿命长、维护简单、安装方便等特点。
●适用范围:适用于任何电压等级的模拟量信号/开关量信号/数据信号/通讯专线/遥控遥测信号等仪器仪表设备及PLC柜的信号雷电浪涌防护,广泛应用于电力系统、化工厂、水泥厂、天然气LNG气化站、炼油厂、污水处理、石油石化、民航等系统中信号控制线、数据传输线、仪器仪表监测线等信号线路使用的一种先进的雷电浪涌保护器。
●产品结构:本产品具有本质安全型防爆等级,属于采用独立模块化设计,密封性好,适合35mm电气导轨安装的卡扣,适合导轨式安装。防雷模块可带电插拔,不影响信号线路正常传输。防雷模块内置多级泄流、限压防雷电路。产品的接口形式为螺丝固定卡接式,安装维护方便。
●产品特点:本产品具有残压低、响应速度快、传输损耗小、通流容量大、产品寿命长、维护简单、安装方便等特点。
●适用范围:适用于任何电压等级的模拟量信号/开关量信号/数据信号/通讯专线/遥控遥测信号等仪器仪表设备及PLC柜的信号雷电浪涌防护,广泛应用于电力系统、化工厂、水泥厂、天然气LNG气化站、炼油厂、污水处理、石油石化、民航等系统中信号控制线、数据传输线、仪器仪表监测线等信号线路使用的一种先进的雷电浪涌保护器。
