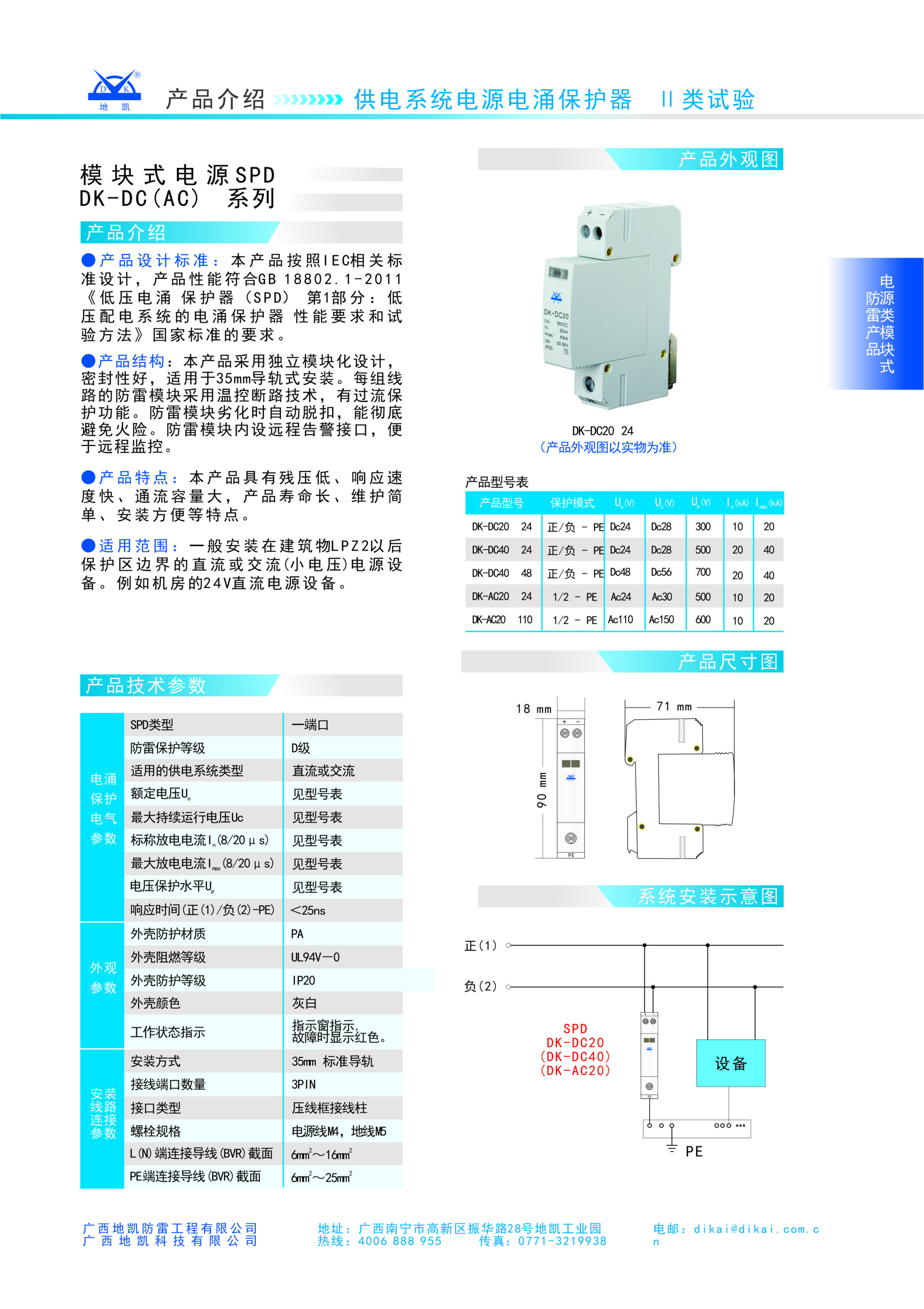

产品名称:

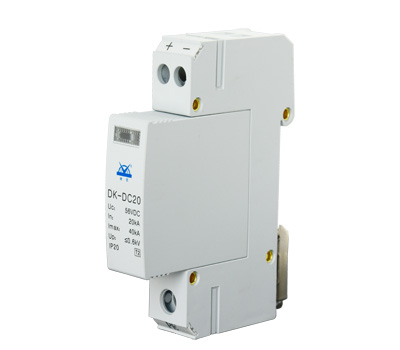

模块式电源SPD DK-DC(AC) 系列
★★★★★
分享到：
产品简介：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
电涌保护电气参数
SPD类型
一端口
防雷保护等级
D级
适用的供电系统类型
直流或交流
额定电压Uo
见产品型号
最大持续运行电压Uc
见产品型号
标称放电电流In(8/20μs)
见产品型号
最大放电电流Imax(8/20μs)
见产品型号
电压保护水平Up
见产品型号
响应时间(正（1）/负（2）-PE)
<25ns
外观参数
外壳防护材质
PA
外壳阻燃等级
UL94V—0
外壳防护等级
IP20
外壳颜色
灰白
工作状态指示
指示窗指示，故障时显示红色
安装线路连接参数
安装方式
35mm标准导轨
接线端口数量
3PIN
接口类型
压线框接线柱
螺栓规格
电源线M4，地线M5
L(N)端连接导线（BVR）截面
6mm²~16mm²
PE端连接导线（BVR）截面
6mm²~25mm²
产品型号
保护模式
Uo（V）
Uc（V）
Up（V）
In（kA）
Imax（kA）
DK-DC20    24
正/负-PE
Dc24
Dc28
300
10
20
DK-DC40    24
正/负-PE
Dc24
Dc28
500
20
40
DK-DC40    48
正/负-PE
Dc48
Dc56
700
20
40
DK-AC20    24
1/2-PE
Ac24
Ac30
500
10
20
DK-AC20    110
1/2-PE
Ac110
Ac150
600
10
20

●产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB 18802.1-2011 《低压电涌 保护器（SPD） 第1部分：低压配电系统的电涌保护器 性能要求和试验方法》国家标准的要求。
●产品结构：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。
●产品特点：本产品具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便等特点。
●适用范围：一般安装在建筑物LPZ2以后保护区边界的直流或交流（小电压）电源设备。例如机房的24V直流电源设备。
